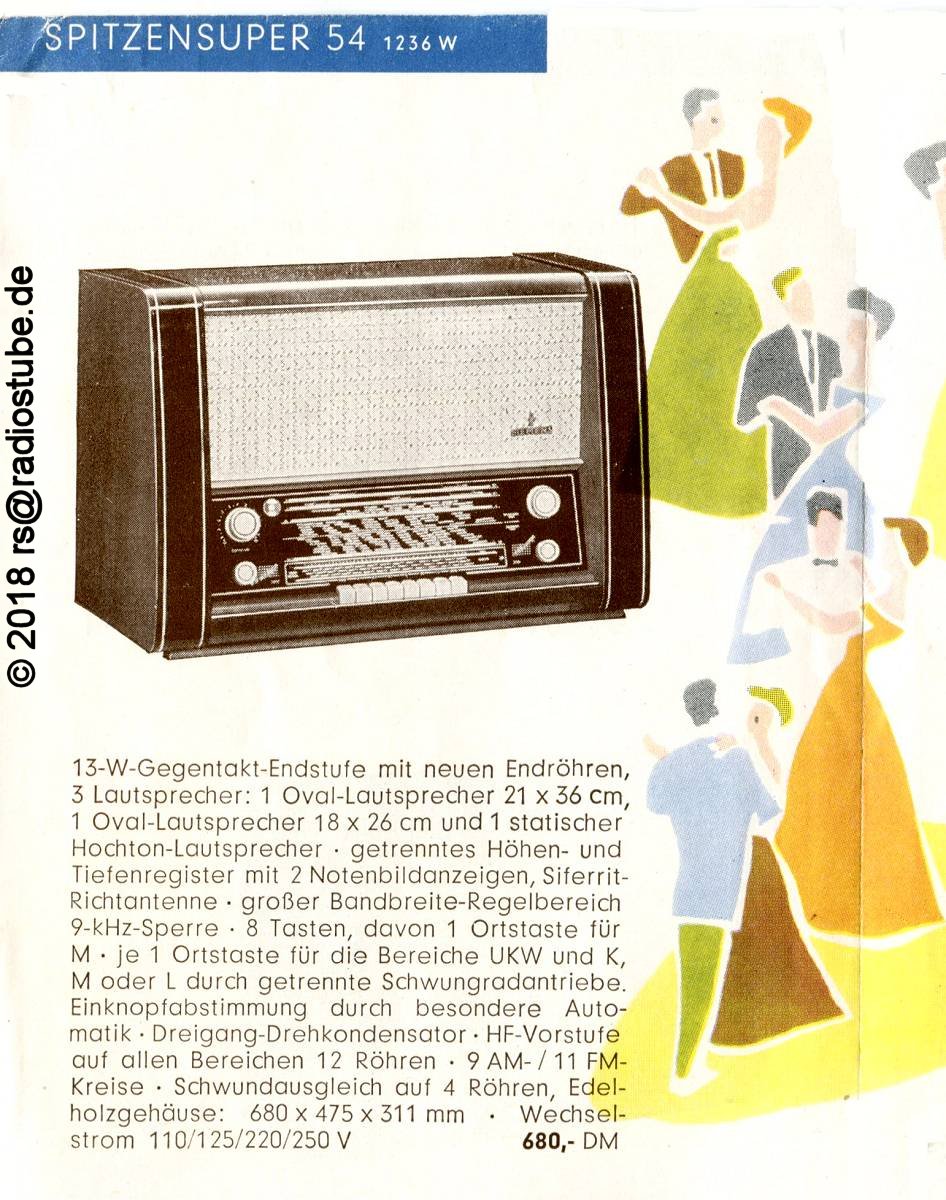

Siemens Spitzensuper 54 1236 W
9 AM / 11 FM - Kreis Super
Siemens Spitzensuper 54 1236 W
|
Hersteller |
Siemens | |
|
Modell |
Spitzensuper 1236 W | |
| 9 AM und 11 FM - Kreis Super | ||
| Wellenbereiche | UKW, KW, MW, LW | |
| FM | ||
| Frequenzbereich | 87,0 - 100,5 MHz | |
| 11 Kreise | abstimmbar 2, fest 9 | |
| Zwischenfrequenz | 10,7 MHz | |
| HF-Gleichrichtung | Ratiodetektor | |
| Besonderheiten | abschaltbarer Innendipol, getrennte UK - Abstimmung | |
| (ergibt gleichzeitig eine Ortstaste für UKW) | ||
| AM | ||
| Wellenbereiche | 3 x KW, MW, LW, | |
| 9 Kreise | abstimmbar 3, fest 6 | |
| Ortstasten für Gesamtmittelbereich (mit Vorkreis- | ||
| Abstimmung). Durch getrennte Abstimmung ergibt sich | ||
| eine zusätzliche Ortstaste für für K-, M-, L-Bereich | ||
| Zwischenfrequenz | 468 kHz | |
| HF-Gleichrichtung | Diode | |
| Schwundausgleich | auf 4 Röhren | |
| magisches Auge | ||
| getrennte Höhen- und Tiefenregler | ||
| 3 Lautsprecher | perm.- dyn. 8 W, 210 x 360 mm oval | |
| perm.- dyn. 6 W, 180 x 260 mm oval | ||
| statischer Hochtonlautsprecher | ||
| Besonderheiten | umschaltbare Richtantenne mit 360º Drehwinkel | |
| 13 W Gegentakt - Endstufe | ||
| Anschluß | für Tonabnehmer | |
| Anschluß | für ext. Lautsprecher (6 Ώ) | |
| Netzspannungen | 110 / 125 / 220 / 250 V, Wechselstrom | |
| Leistungsaufnahme | 95 W bei 220 V | |
| Sicherung | 0,8 A bei 220 / 250 V, 1,2 A bei 110 /125 V, Anodenstrom 0,16 A | |
| Skalenlampen | 2 x 7 V, 0,3 A | |
| Gehäuse | Edelholz | |
| Abmessungen | 680 x 475 x 311 mm | |
| Gewicht | 18,5 kg | |
| Röhren | EF 80, EC 92, ECH 81, EF 41, EF 41, EAF 42, EABC 80, ECC 40, EL 84, EL 84, EM 34 | |
| Gleichrichter | B 250 C 140 | |
| Damaliger Preis | DM 680,-- (660,--) | |
| Baujahr | 1953/54 |
 |
|
 |
